来源:上海淞江减震器集团南通有限公司    日期:2019-5-9

上海淞江减震器集团南通有限公司为您介绍:JDF橡胶减震器的安装说明以及图纸,为图纸是淞江集团技术部提供的,如有需要转载请注明来源于淞江集团南通网站www.songjiangjituan.net。

安装前,请确认淞江集团橡胶减震器的型号和规格是否正确.

安装说明:

所需工具:公制口径17mm(M10)、19mm(M12)、24mm(M16)开口扳手.

检查附件是否齐全,橡胶减震器是否有缺陷或破损.(如图1)

JDF橡胶减振器的安装说明以及图纸

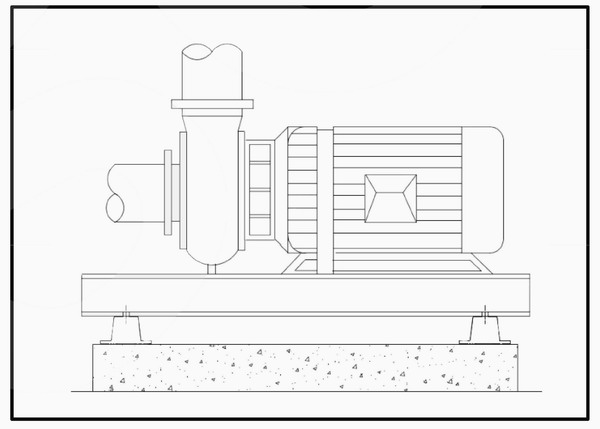

将橡胶减震器放到设备的安装位置.(如图2)

JDF橡胶减振器的安装说明以及图纸

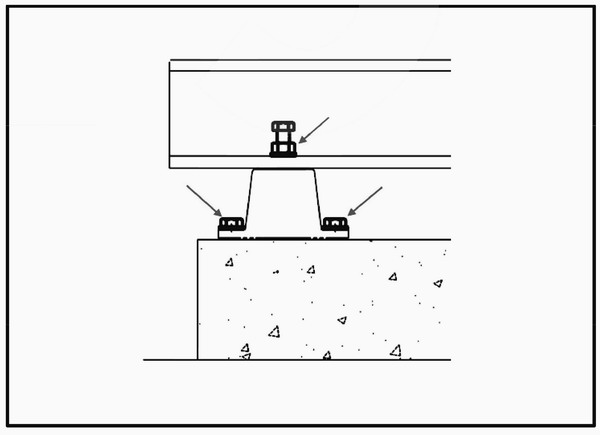

锁紧螺母和垫片,确保设备和橡胶减震器固定到位.(如图3)

JDF橡胶减振器的安装说明以及图纸

JDF型橡胶减震器参数表:

型号

Model

L

(mm)

W

(mm)

H

(mm)

CS

(mm)

A

(mm)

B

(mm)

载荷(kg)

Min

Max

JDF-100

95

53

48

M10

77

10

50

150

JDF-130

127

77

70

M12

101

14

150

450

JDF-180

180

118

70

M16

149

14

450

1000

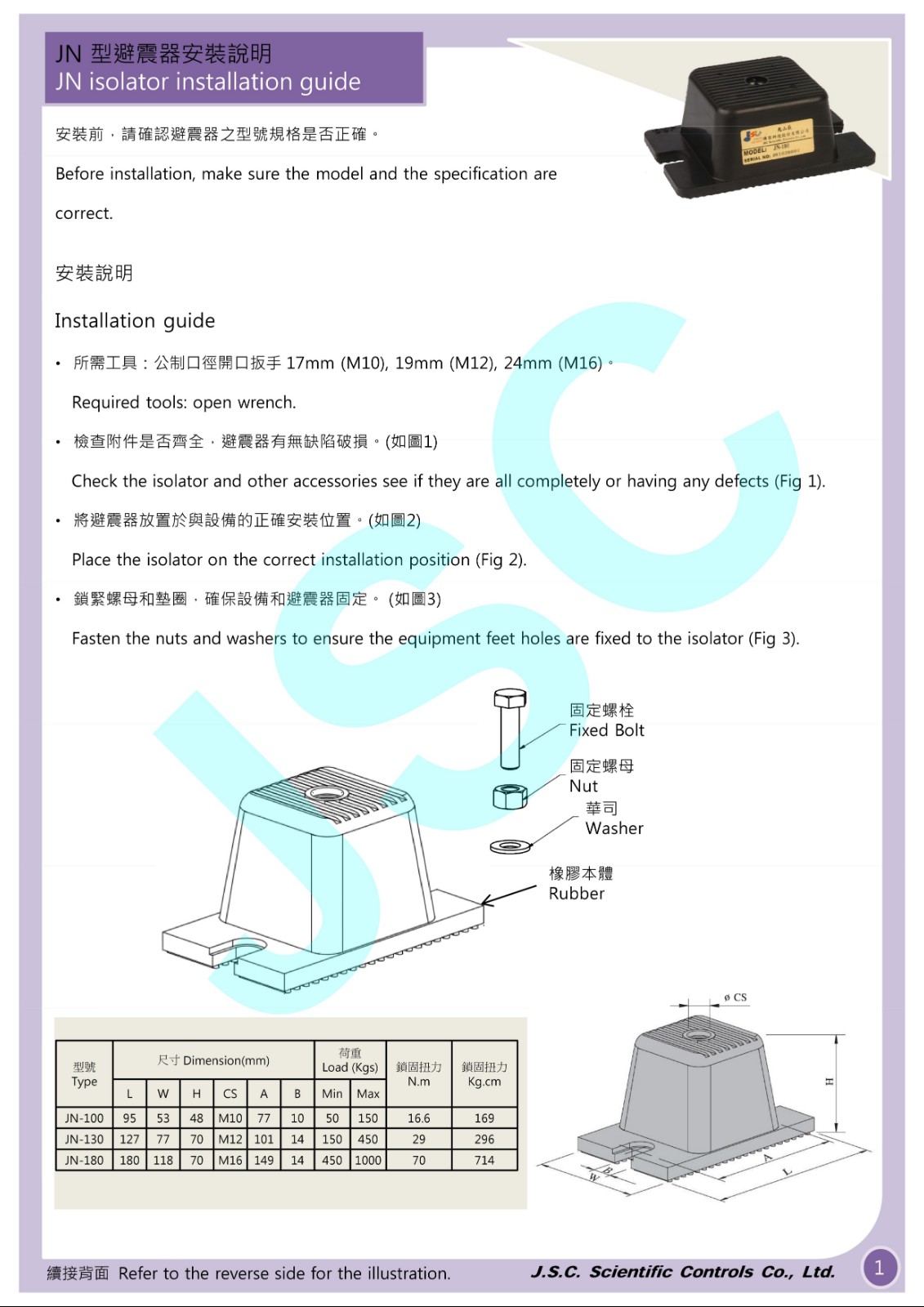

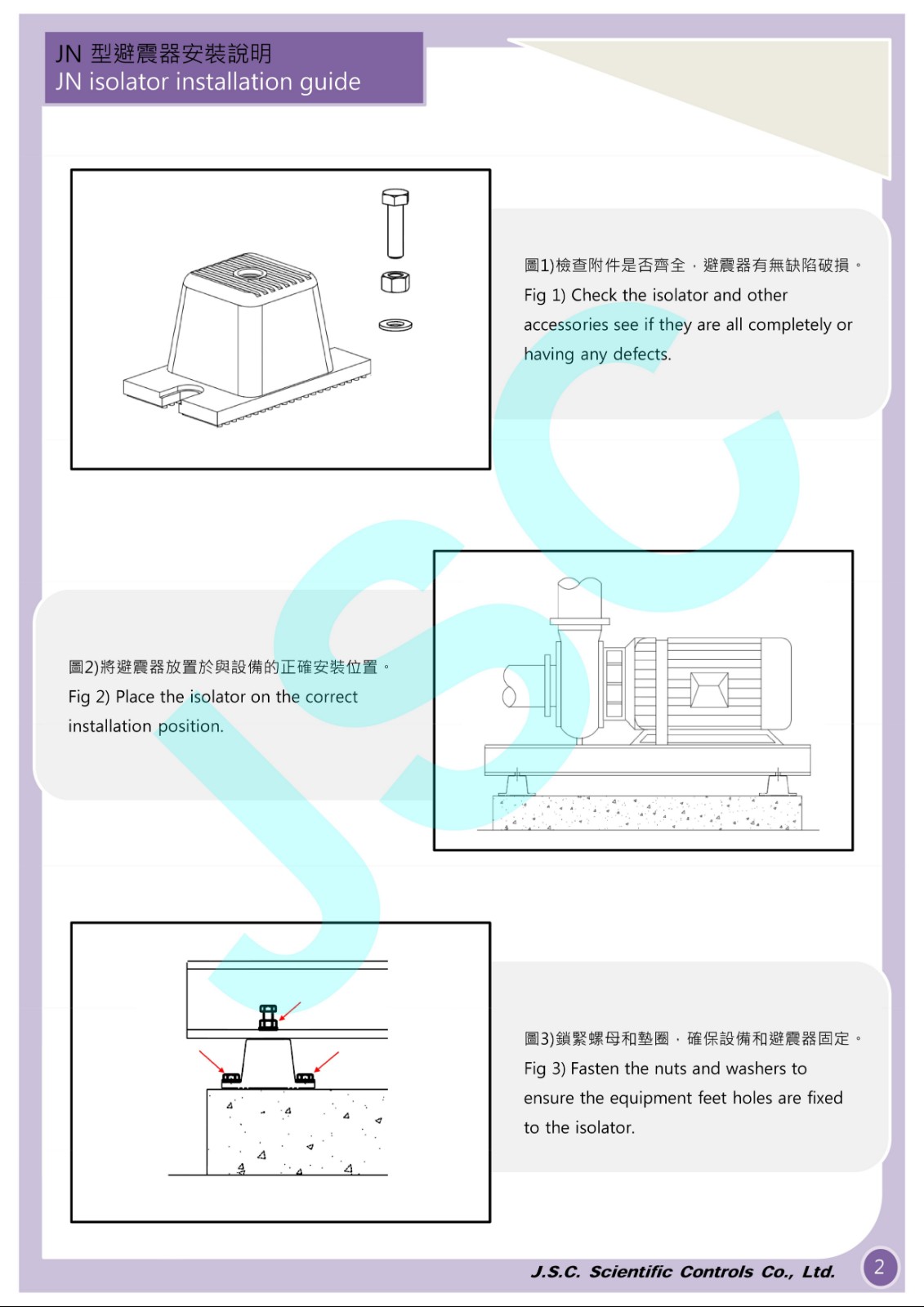

下面是中英文的综合图纸:

JDF橡胶减振器的安装说明以及图纸

JDF橡胶减振器的安装说明以及图纸
