上海淞江减震器集团南通有限公司为您介绍:JGD橡胶减震器安装说明以及图纸样册,该图纸是淞江集团技术部提供的,JGD橡胶减震器产品上面有上海松夏的字样,预防假冒。如有需要转载请注明来源于淞江集团南通网站www.songjiangjituan.net。

安装前,请确认淞江集团橡胶减震器的型号和规格是否正确。

安装说明:

所需工具:M10、M12、M16、M18、M20开口扳手。

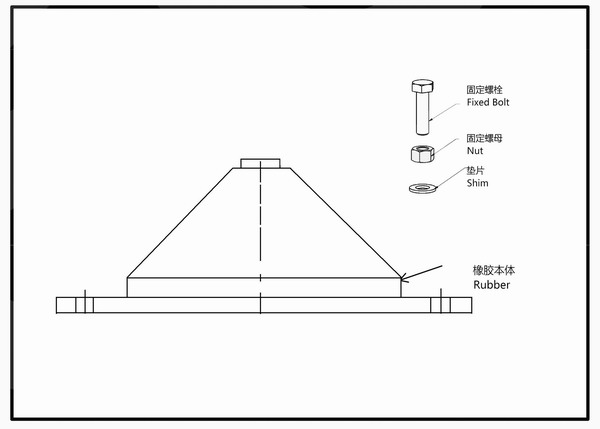

检查附件是否齐全,橡胶减震器是否有缺陷或破损。(如图1)

JGD橡胶减振器安装说明以及图纸样册

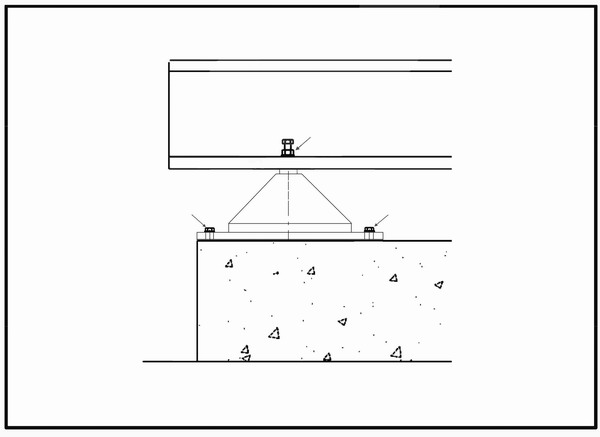

将橡胶减震器放到设备的安装位置。(如图2)

JGD橡胶减振器安装说明以及图纸样册

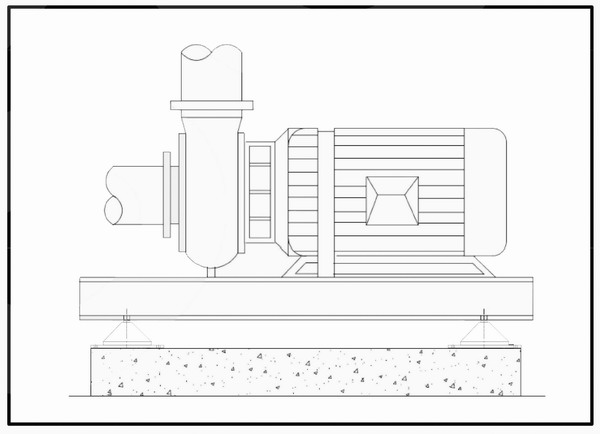

锁紧螺母和垫片,确保设备和橡胶减震器固定到位。(如图3)

JGD橡胶减振器安装说明以及图纸样册

JGD型橡胶减震器参数表:

型号

Model

外形尺寸 Outline size(mm)

刚性

变形

Deformation

固有频率

载荷

M

D

D1

H

D0

Kg/cm2

Hz

kg

JGD-1

10

100

80

40

8.5

20

2~8

8~14

10~20

JGD-2

12

150

130

60

8.5

60

4~12

7~12

40~80

JGD-3

16

200

170

87

12.5

120

5~16

6~11

160~320

JGD-4

20

290

260

120

12.5

300

8~24

5~9

640~1280
