安装前,请确认淞江集团吊式弹簧减震器的型号和规格是否正确。

安装说明:

所需工具:公制口径17mm(M10)、19mm(M12)、24mm(M16)开口扳手。

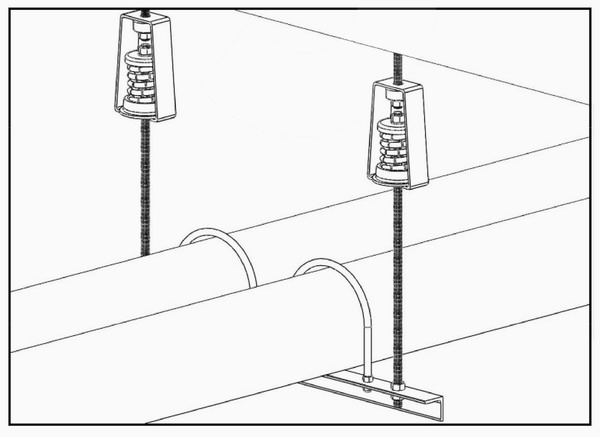

先与安装位置处依据施工规范预埋符合荷重要求的基础螺栓。(如图1)

ZTY型弹簧减振器安装说明/图纸介绍

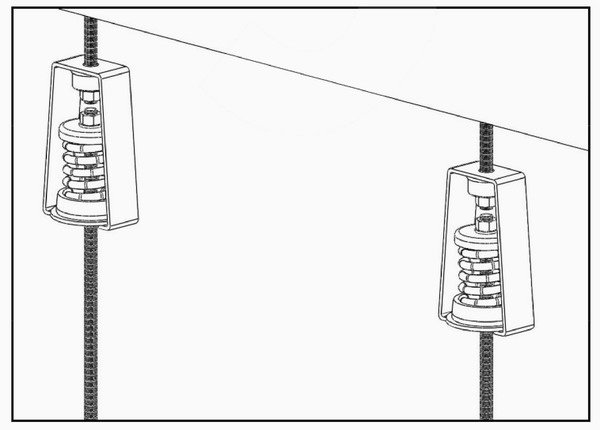

将弹簧减震器装到预留安装位置的螺栓上面,并将螺栓锁紧。(如图2)

ZTY型弹簧减振器安装说明/图纸介绍

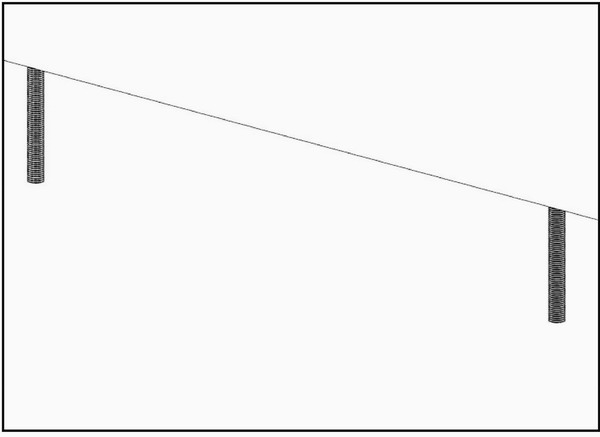

将弹簧减震器与设备连接的丝牙条装上。(如图3)

ZTY型弹簧减振器安装说明/图纸介绍

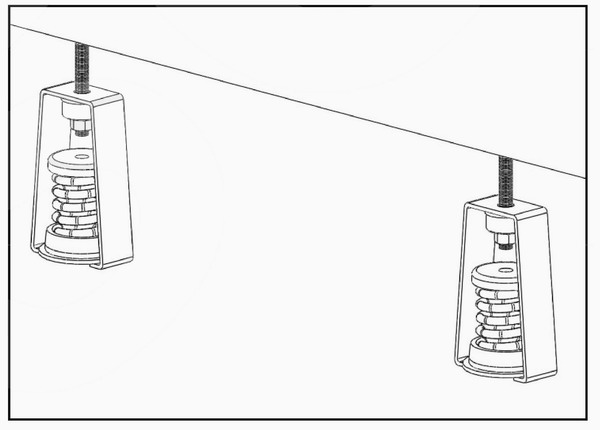

使用上下两颗螺帽安装与设备连接的固定处,以便调整,此时上部螺帽不需要锁紧。(如图4)

ZTY型弹簧减振器安装说明/图纸介绍

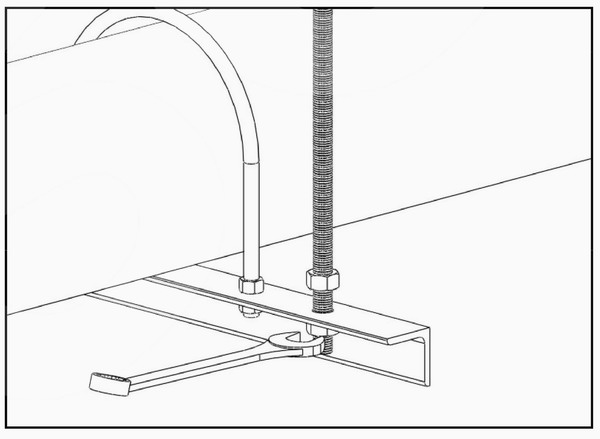

使用开口扳手调整下部螺帽来调整设备水平及弹簧压缩量。(如图5)

ZTY型弹簧减振器安装说明/图纸介绍

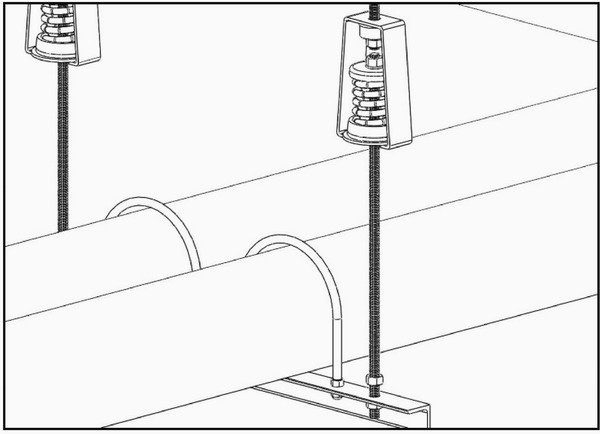

调整完成后将上下两颗螺帽相对锁紧,即可完成淞江集团ZTY吊式弹簧减震器的安装调整。(如图6)

ZTY型弹簧减振器安装说明/图纸介绍

安装后请检查弹簧下压量,如弹簧压到底,则表示荷重不足,没有减震效果。应该更换较大荷重的弹簧减震器型号,并请于本公司业务人员联系。安装时 请注意安全。保养须知:每月要观察固定螺栓是否有松动,保持弹簧减震器安装时弹簧下压挠度是否正常。

ZTY型弹簧减震器外形尺寸表:

规格

A

(mm)

B

(mm)

C

(mm)

h1

(mm)

h2

(mm)

H

(mm)

BD

(mm)

ZTY-A

37

50

25

7

45

80

8-10

ZTY-B

40

60

28

7

65

110

10

ZTY-C

70

90

40

25

90

150

12-14

ZYT-D/E

86

120

50

20

130

200

12-16
