来源:上海淞江减震器集团南通有限公司    日期:2019-5-9

上海淞江减震器集团南通有限公司为您介绍:JB型座式弹簧减震器安装说明/图纸讲解,该图纸是有淞江集团技术部提供的,如需转载请注明来源于:淞江集团南通网站www.songjiangjituan.net。

安装前,请确认淞江集团弹簧减震器的型号和规格是否正确。

安装说明:

所需工具:公制口径17mm(M10)、19mm(M12)开口扳手、爪式千斤顶。

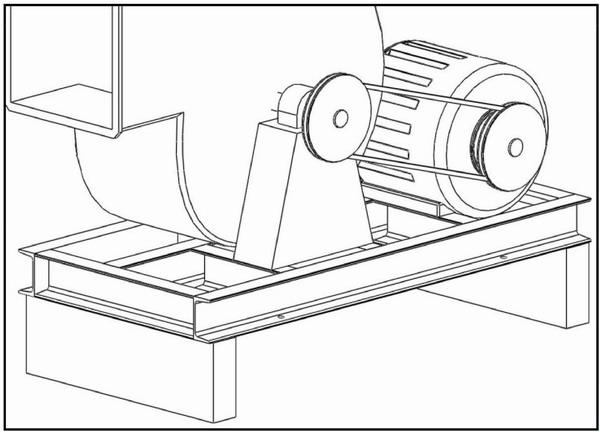

可先放置与弹簧减震器高度相同的临时木块与设备安装处,再安装设备。(如图1)

JB型座式弹簧减振器安装说明/图纸讲解

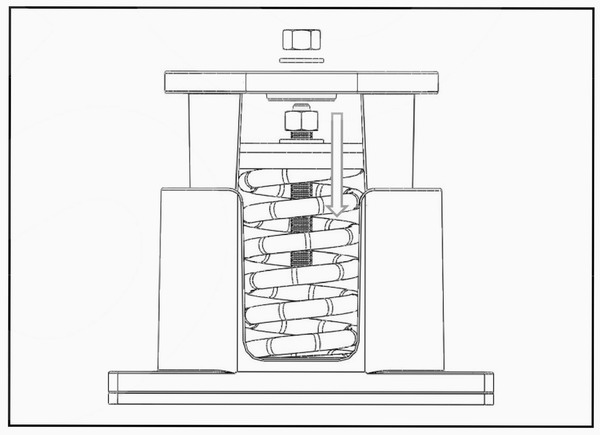

先将固定螺栓的上部螺帽取下,再放松下部的螺母使全牙螺栓下降,以方便将弹簧减震器放入安装位置。(如图2)

根据螺栓固定孔的位置,与安装位置预埋基础螺栓。

JB型座式弹簧减振器安装说明/图纸讲解

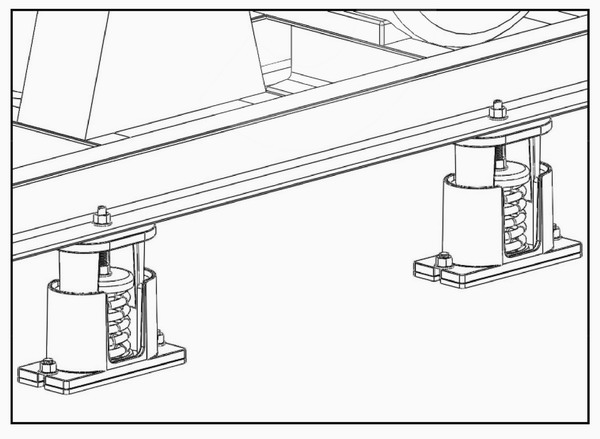

将弹簧减震器放置到与设备的正确安装位置。(如图3)

JB型座式弹簧减振器安装说明/图纸讲解

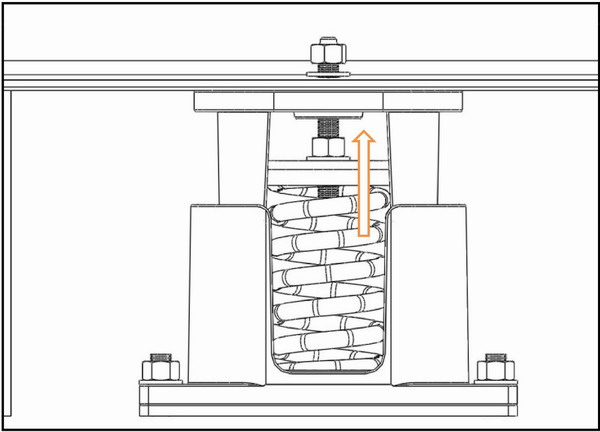

调整下部螺母使全牙螺栓上升至与设备安装处,并将上部螺母与全牙螺栓锁紧。(如图4)

JB型座式弹簧减振器安装说明/图纸讲解

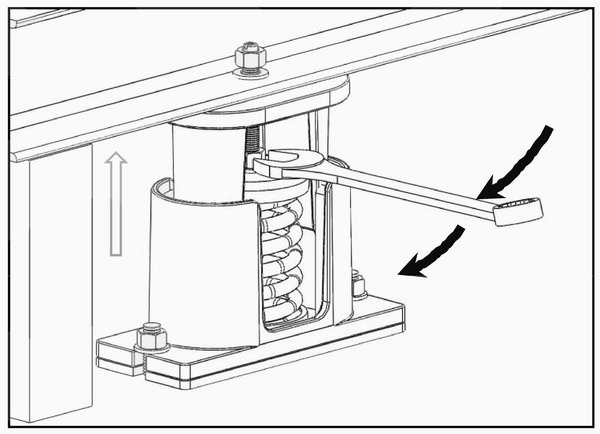

使用开口扳手以顺时针方向调整螺母使弹簧受力下压,调整至临时木台可取出时停止调整。(如图5)

JB型座式弹簧减振器安装说明/图纸讲解

将固定螺栓确保完全锁紧,即完成淞江集团弹簧减震器安装调整。(如图6)

JB型座式弹簧减振器安装说明/图纸讲解

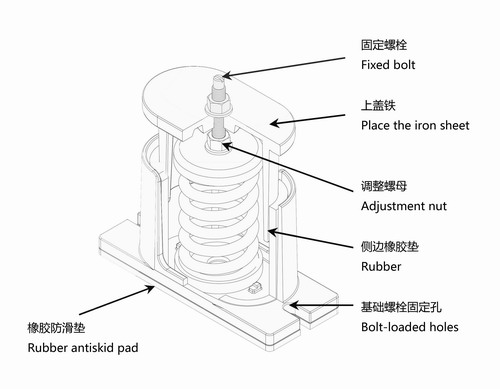

安装后请检查弹簧下压量,如弹簧压到底,则表示荷重不足,没有减震效果。应该更换较大荷重的弹簧减震器型号,并请于本公司业务人员联系。保养须知:每月要观察CS固定螺栓是否有松动,保持弹簧减震器安装时弹簧下压挠度是否正常。

JB型座式弹簧减振器安装说明/图纸讲解

JB型弹簧减震器外形尺寸表:

型号/规格

L

(mm)

L1

(mm)

L2

(mm)

L3

(mm)

H

(mm)

D

(mm)

M

(mm)

JB-S

155

136

108

75

150

13

12

JB-M

215

195

153

90

175

15

14

JB-L

215

195

153

90

175

15

16
