上海淞江减震器集团南通有限公司为您介绍:技术支持ZTA阻尼弹簧减震器安裝說明,该图纸是有淞江集团技术部提供的,如需转载请注明来源于:淞江集团南通网站www.songjiangjituan.net。

安装前,请确认淞江集团橡胶弹簧减震器的型号和规格是否正确。安装说明;所需工具:M10、M12、M14、M16、M20开口扳手。

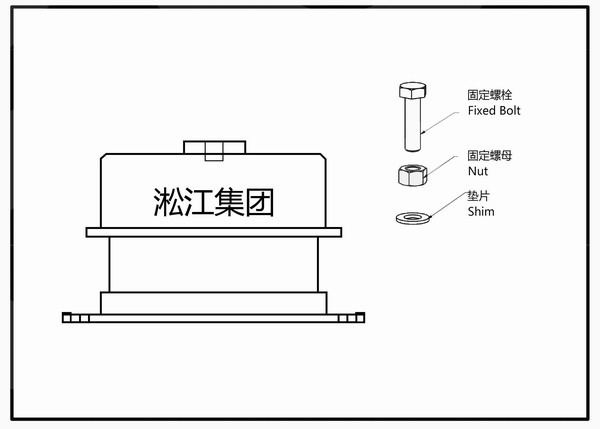

检查附件是否齐全,弹簧减震器是否有缺陷或破损。(如图1)

技术支持ZTA阻尼弹簧减振器安裝說明

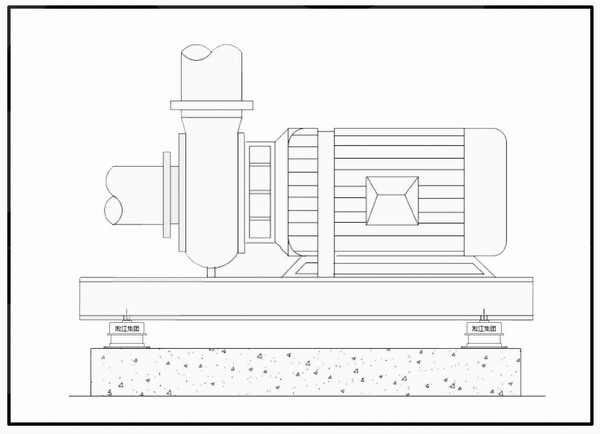

将弹簧减震器放到设备的安装位置。(如图2)

技术支持ZTA阻尼弹簧减振器安裝說明

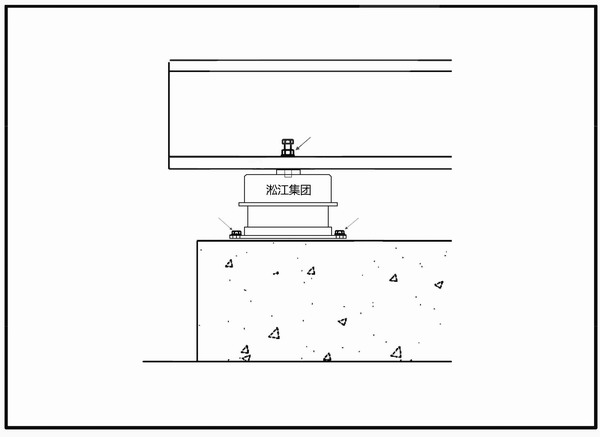

锁紧螺母和垫片,确保设备和弹簧减震器固定到位。(如图3)

技术支持ZTA阻尼弹簧减振器安裝說明

安装后请检查弹簧下压量,如弹簧压到底,则表示荷重不足,没有减震效果。应该更换较大荷重的弹簧减震器型号,并请于本公司业务人员联系。安装时 请注意安全。

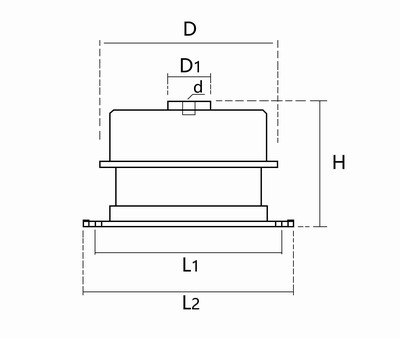

ZTA型弹簧减震器参数表:

技术支持ZTA阻尼弹簧减振器安裝說明

型号

Type

最佳载荷

Optimum loadkg

外形尺寸 Dimensionsmm

H

D

L1

L2

d

d1

ZTA-10

10

70

65

75

95

10

11

ZTA-20

20

70

65

75

95

10

11

ZTA-30

30

70

65

75

95

10

11

ZTA-40

40

70

65

75

95

10

11

ZTA-60

60

70

65

75

95

10

11

ZTA-80

80

110

85

105

125

12

11

ZTA-120

120

110

85

105

125

12

11

ZTA-160

160

110

85

105

125

12

11

ZTA-240

240

110

85

105

125

12

11

ZTA-320

320

145

130

145

165

14

13

ZTA-480

480

145

130

145

165

14

13

ZTA-640

640

145

130

145

165

14

13

ZTA-820

820

150

190

210

245

16

15

ZTA-1000

1000

150

190

210

245

16

15

ZTA-1280

1280

150

190

210

245

16

15

ZTA-1500

1500

150

190

210

245

16

15

ZTA-2000

2000

150

190

210

245

16

15

ZTA-2700

2700

160

320

192

240

20

/

ZTA-3500

3500

160

320

192

240

20

/

ZTA-4800

4800

160

320

192

240

20

/
