来源:上海淞江减震器集团南通有限公司    日期:2019-5-9

淞江集团技术部讲解橡胶软接头的正确安装技巧,该文章是淞江集团技术部提供的,如需转载请注明来源于淞江集团南通网站www.songjiangjituan.net

安装的关键因素

注意:为了获得良好的性能和延长伸缩缝的使用寿命,必须考虑以下建议.

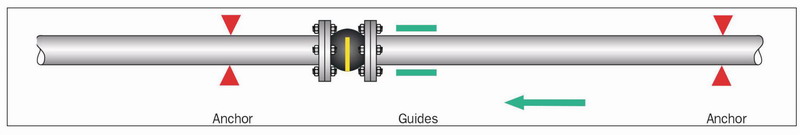

固定点

橡胶软接头由内部压力产生的力作用于活塞,为了防止管道受到损坏,必须将管道固定起来,以处理这些反作用力(FR).

橡胶软接头的反力计算公式如下:

Fr = Q x P x 0.01

Fr = reaction force in kN.

Q = effective cross sectional area in cm2.

P = actual pressure in bar or kp/cm2

安装:可旋转的金属法兰,使安装更容易,消除扭曲. 为方便调节安装尺寸使淞江橡胶软接头固有的低刚度. 安装前先检查管道的活动范围,温度,压力和对应的橡胶材质!

淞江集团技术部讲解橡胶软接头的正确安装技巧

淞江集团技术部讲解橡胶软接头的正确安装技巧

橡胶软接头应很容易的定期检查。我建议橡胶软接头的工作是压缩,而不是拉伸,更不允许扭转。保养须知:每月要观察橡胶软接头是否超位移拉长,保持橡胶软接头在正常长度内使用。

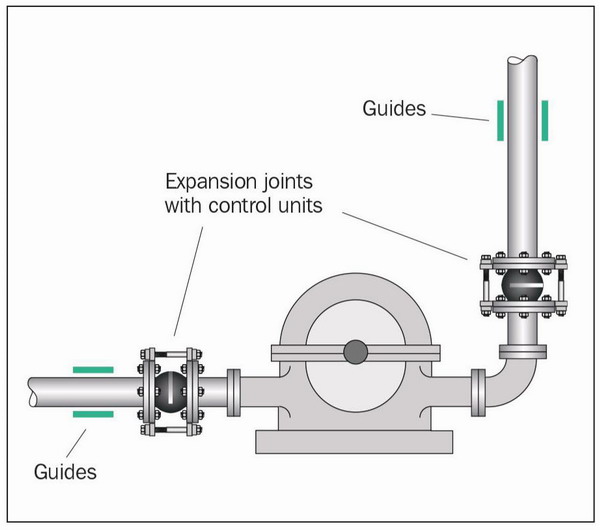

压力限制橡胶软接头(带拉杆)。吸收振动,从而减轻对机房的噪音。

淞江集团技术部讲解橡胶软接头的正确安装技巧

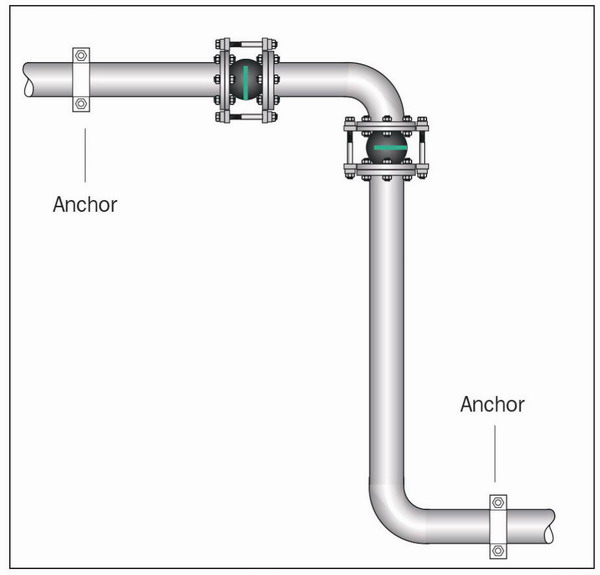

横向橡胶软接头装置。

淞江集团技术部讲解橡胶软接头的正确安装技巧

淞江集团技术部讲解橡胶软接头的正确安装技巧

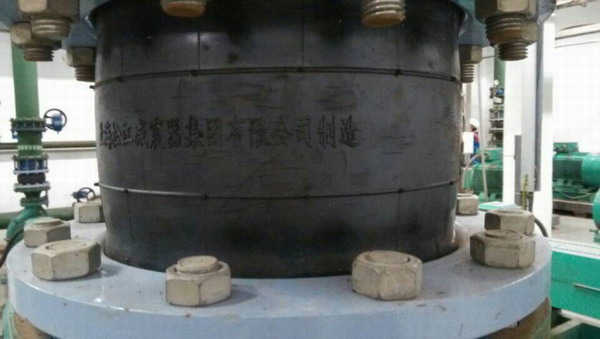

安装

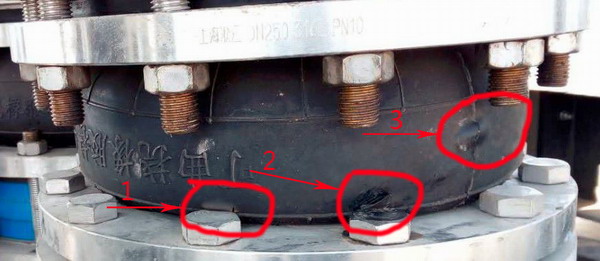

为了保证伸缩能力,技术安装说明,装配螺栓应安装螺栓头朝橡胶管反方向。(1)

如果无法朝橡胶管反方向安装螺栓,那么就需要确保螺纹螺栓尽量少(不超过2毫米或3mm),以避免损坏身体。

淞江集团技术部讲解橡胶软接头的正确安装技巧

在锚杆压力均匀分布的斜交序列中,必须采用渐进式和横向式。

橡胶软接头的设计保证了对法兰的密封,这就是为什么不需要密封垫圈的原因。

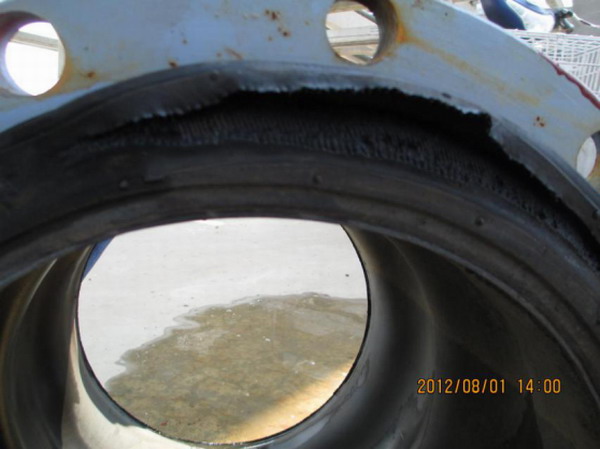

注意:如果螺栓和螺母拧紧过大,密封面可能被压碎导致漏水!

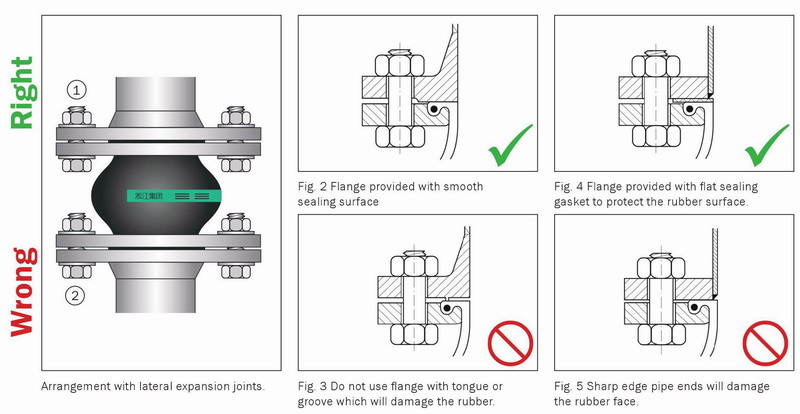

反法兰:

正确安装防侧法兰对橡胶软接头的安全运行和寿命是非常重要的(图2至5)。对法兰密封面要加工光滑,覆盖大部分的橡胶密封面(至少80%)确保良好的密封(图2)。

淞江集团技术部讲解橡胶软接头的正确安装技巧

预防措施:

不要涂或润滑橡胶软接头的橡胶部件!

当焊接工作发生时,橡胶管体必须防止焊接发热和火花!
